論文一：Mechanism of interfacial molecular interactions reveals the intrinsic factors for the highly enhanced sensing performance of Ag-loaded Co₃O₄ (ACS Sensors, 2024)

該研究通過貴金屬Ag負載策略，以實現顯著提升Co₃O₄材料的氣體傳感響應性能為目標，運用原位紅外光譜和原位拉曼光譜技術監測氣體傳感過程氣固界面相互作用，揭示貴金屬組分在氣體傳感過程中的作用和影響機制。圖1為Co₃O₄和Ag-Co₃O₄材料的形貌表征結果，貴金屬Ag以納米顆粒形式負載于Co₃O₄材料表面，其中Ag納米顆粒的大小約為10 nm。

圖1 Co₃O₄和Ag-Co₃O₄傳感材料的形貌表征結果

圖2 Co₃O₄和Ag-Co₃O₄傳感器的乙醇?xì)怏w傳感響應性能測試結果

圖2為氣體傳感響應性能測試結果，Co₃O₄和Ag-Co₃O₄傳感器測試50 ppm乙醇?xì)怏w的最佳工作溫度分別為250和150 °C，響應值分別為24和257。相比于文獻報道的金屬氧化物氣體傳感器，該研究制備的Ag-Co₃O₄傳感器在工作溫度和響應值方面具有一定的優勢。Co₃O₄和Ag-Co₃O₄分別在250和200 °C下呈現出完整的響應-恢復循環和氣體濃度梯度響應。

氣體傳感性能測試結果表明：相較于Co₃O₄傳感器而言，Ag-Co₃O₄呈現出更高的氣體傳感響應能力、更低的最佳工作溫度和更快的響應電阻恢復動力學過程。基于Ag負載策略顯著改善的乙醇?xì)怏w傳感響應性能，進一步運用原位紅外光譜和原位拉曼光譜技術分別從氣體分子和傳感材料的視角揭示貴金屬Ag負載策略在氣體傳感過程中的作用和影響機制。

原位紅外光譜實驗結果表明：不同工作溫度下（50~250 °C），Co₃O₄和Ag-Co₃O₄傳感材料表面吸附物種的動態演變規律與傳感器的電阻變化規律之間具有高度一致性；相較于Co₃O₄材料而言，Ag-Co₃O₄材料表面吸附物種的種類和數量明顯更少（圖3）。原位拉曼光譜實驗結果表明：乙醇?xì)怏w傳感過程中Co₃O₄材料的拉曼散射信號維持穩定狀態，而Ag-Co₃O₄材料的拉曼散射信號會發生顯著變化，主要體現在乙醇?xì)怏w傳感過程中Ag-Co₃O₄材料的拉曼光譜中位于300~600 cm−1區間會出現明顯的“包峰”信號，并且新出的拉曼散射信號隨著停止通入乙醇?xì)怏w而逐漸消失，與乙醇?xì)夥諚l件呈現出較強的關聯性（圖4）。

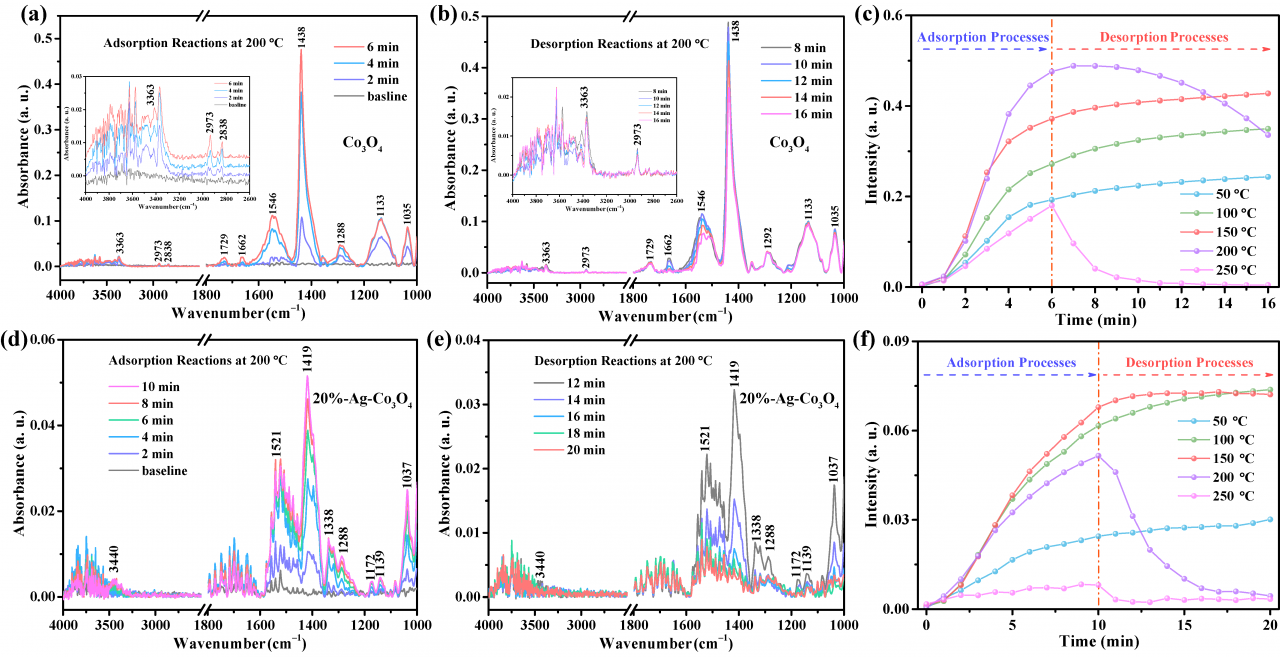

圖3 原位紅外光譜監測乙醇?xì)怏w傳感過程中Co₃O₄和20%-Ag-Co₃O₄材料表面

的傳感反應和表面吸附物種的動態變化

圖4 原位拉曼光譜監測乙醇?xì)怏w傳感過程中Co₃O₄和20%-Ag-Co₃O₄材料的結構動態

結合上述氣體傳感性能測試和原位實驗表征結果，Ag負載策略不僅能夠改變乙醇?xì)怏w分子的傳感反應路徑，導致傳感材料表面吸附物種的種類和數量上存在明顯差異，同時也能改變吸附物種與傳感材料之間的吸附相互作用，引發不同的氣體傳感響應-恢復速率。另外，乙醇?xì)怏w分子能夠引發Ag-Co₃O₄的電子散射發生明顯改變，但幾乎不影響Co₃O₄材料的電子散射。因此， Ag-Co₃O₄傳感器呈現出更高的氣體傳感響應和更低的最佳工作溫度（圖5）。

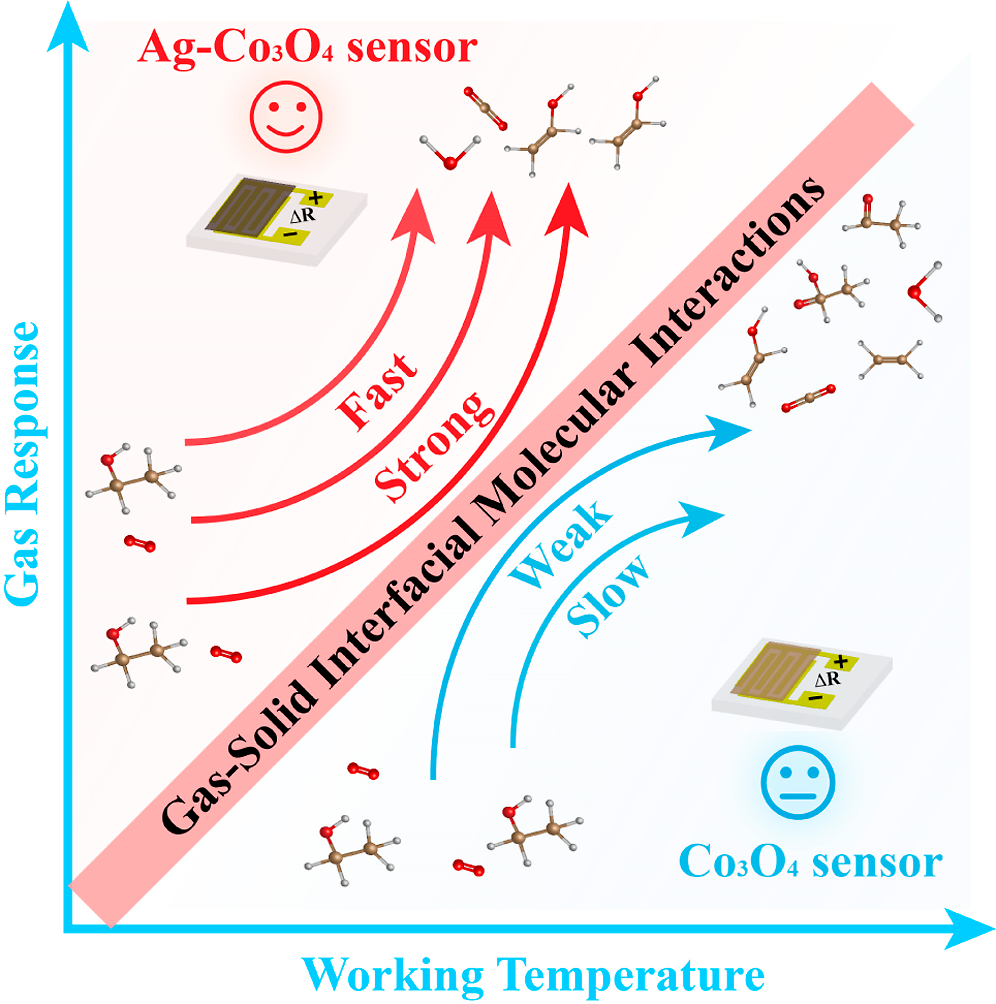

圖5 Co₃O₄和Ag-Co₃O₄氣體傳感過程氣固界面相互作用示意圖

論文二：Gas discrimination and concentration prediction based on sensing features deriving from molecular interfacial interactions (Sensors and Actuators B: Chemical, 2024)

該研究以Co₃O₄作為氣體傳感材料，以乙醇、丙酮、甲苯三種揮發性有機化合物分子作為目標氣體，探討不同工作溫度下三種氣體的傳感響應特征。進一步運用原位紅外光譜和原位拉曼光譜技術研究不同工作溫度和氣氛條件下的氣體傳感過程氣固界面相互作用，建立氣體傳感過程氣固界面相互作用與氣體傳感響應特征之間的關聯性。結合氣體傳感特征和深度神經網絡學習算法，實現高準確率區分氣體種類和濃度。圖6為Co₃O₄傳感材料的形貌表征結果，該研究制備的Co₃O₄材料呈現出納米片狀結構特點，具有良好的結晶性且主要暴露晶面為[-111]。Co和O元素均勻分布在Co₃O₄材料表面，符合Co₃O₄材料的結構特征。

圖6 Co₃O₄傳感材料的形貌表征結果

圖7為Co₃O₄傳感器的氣體傳感響應測試結果，氣體傳感器的響應值和響應時間隨著工作溫度增加而呈現出“火山型”變化趨勢；260 °C下測試50 ppm乙醇、丙酮、甲苯氣體響應值分別為109.2、81.6、129.7，相應的響應/恢復時間分別為51/10、53/16、68/84 s；傳感器的基準電阻隨濕度增加（從10%增加至90%）而逐漸增大（從1920 Ω增加至12350 Ω），氣體傳感響應隨濕度增加而呈現出逐漸降低的趨勢，氣體響應值降低約80%；長期穩定性測試結果表明Co₃O₄傳感材料具有良好的氣體響應和基準電阻穩定性。Co₃O₄傳感器呈現出金屬氧化物氣體傳感器典型的傳感響應特征，如工作溫度、氣體種類和相對濕度依賴的氣體傳感響應特性。基于氣體傳感響應性能測試結果，進一步運用原位紅外光譜和原位拉曼光譜技術從分子水平研究Co₃O₄傳感器工作溫度和氣體種類依賴的氣體傳感響應特性。

圖7 Co₃O₄傳感器的氣體傳感響應性能測試結果

原位紅外光譜實驗結果表明：氣體傳感過程中目標氣體分子及其傳感反應產物共同吸附在傳感材料表面；隨著工作溫度升高，氣體傳感反應產物的種類和數量均有所增加；當工作溫度為300 °C，由于目標氣體分子及其傳感反應產物的解離速率較快，傳感材料表面難以積累氣體傳感反應產物（圖8）。原位拉曼光譜實驗結果表明：傳感器的工作溫度和氣氛條件會改變Co₃O₄材料Co−O鍵的鍵能大小和聲子散射速率。具體地，提高工作溫度會導致Co₃O₄材料的拉曼散射信號相對強度增強、向低頻位移和峰寬展寬現象；固定工作溫度條件下，當Co₃O₄材料暴露于目標氣體氛圍中時，同樣會引發Co₃O₄材料的拉曼散射信號位置、相對強度和峰寬發生變化（圖9）。原位拉曼光譜信號的變化規律與目標氣體分子的種類和工作溫度高度相關。

圖8 原位紅外光譜研究Co₃O₄材料工作溫度依賴的氣體傳感響應特性

圖9 原位拉曼光譜研究Co₃O₄材料工作溫度依賴的氣體傳感響應特性

結合氣體傳感響應特征和原位實驗表征結果，氣體傳感過程氣固界面相互作用差異是導致氣體傳感特征差異的內在原因，并且高度依賴于氣體傳感器的工作溫度和目標氣體分子的類型；目標氣體分子的傳感反應和目標分子及其傳感反應產物與傳感材料之間的吸附相互作用共同貢獻了傳感器的電阻變化；目標氣體分子與傳感材料表面的吸附氧物種反應，導致Co₃O₄傳感材料表面Co−O鍵的電子密度發生改變，以及Co₃O₄材料表面呈現為局部還原的狀態；氣體傳感響應電阻恢復過程中，Co₃O₄傳感材料的表面狀態和電子分布也會逐漸恢復至初始狀態，呈現出一種可逆的動態變化（圖10）。

圖10 氣體傳感過程氣固界面相互作用與氣體傳感響應特征關系示意圖

基于乙醇、丙酮、甲苯氣體傳感過程中的氣固界面相互作用和氣體傳感響應特征差異，通過采集不同氣體種類和濃度條件下的傳感響應-恢復曲線，并從中提取相應的傳感特征用于訓練深度神經網絡學習算法，經過60次Epochs迭代后，神經網絡模型訓練和驗證結果的準確率分別到達94和100%。采用未參與深度神經網絡模型訓練和驗證過程的數據集進一步測試算法模型預測未知?dú)怏w種類和濃度的準確性，深度神經網絡模型預測未知?dú)怏w種類和濃度的準確性為92%，表明深度神經網絡模型具有良好的泛化能力（圖11）。

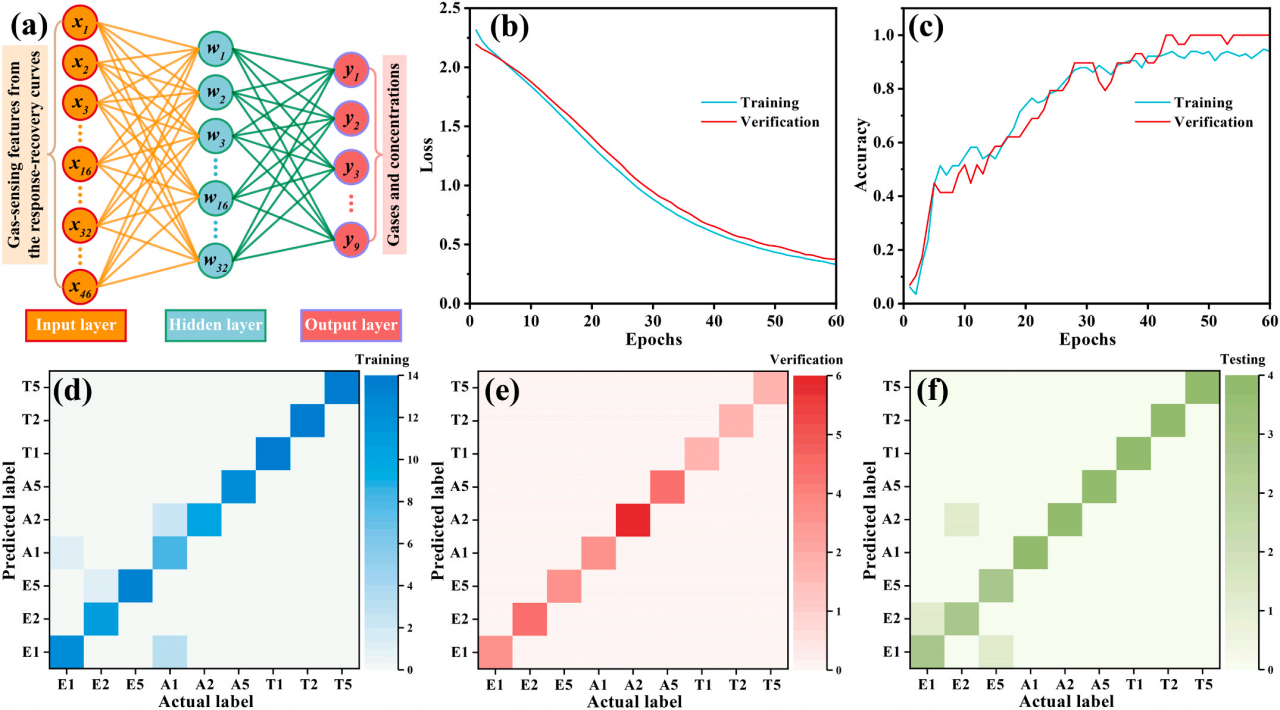

圖11 結合氣體傳感特征和深度神經網絡模型用于預測氣體種類和濃度

綜合上述研究成果，研究?jī)?nèi)容針對金屬氧化物氣體傳感過程氣固界面相互作用機制不明晰，氣體傳感響應特征與氣固界面分子相互作用之間缺乏關聯性認識等科學問題為出發點，以Co₃O₄傳感材料作為研究對象，以常見揮發性有機化合物作為目標氣體分子，運用原位紅外光譜和原位拉曼光譜技術研究傳感材料、工作溫度、氣體種類依賴的傳感響應特征，從分子層面深入認識和理解氣體傳感過程。研究工作對于完善氣體傳感響應機制研究以及開發高性能氣體傳感材料，具有十分重要的理論價值和現實意義。

論文信息：

[1] Cao Zhengmao, Gao Xiaoyan, Zhang Zijian, Wang Wu, Sheng Jianping, Li Jieyuan, Sun Yanjuan, Dong Fan*. Gas discrimination and concentration prediction based on sensing features deriving from molecular interfacial interactions[J]. Sensors and Actuators B: Chemical, 2024, 409: 135518. https://doi.org/10.1016/j.snb.2024.135518

[2] Cao Zhengmao, Sun Yanjuan, Dong Fan*. Mechanism of interfacial molecular interactions reveals the intrinsic factors for the highly enhanced sensing performance of Ag-loaded Co3O4[J]. ACS Sensors, 2024, https://doi.org/10.1021/acssensors.4c00277
